Bioklimatik Ray Fitili

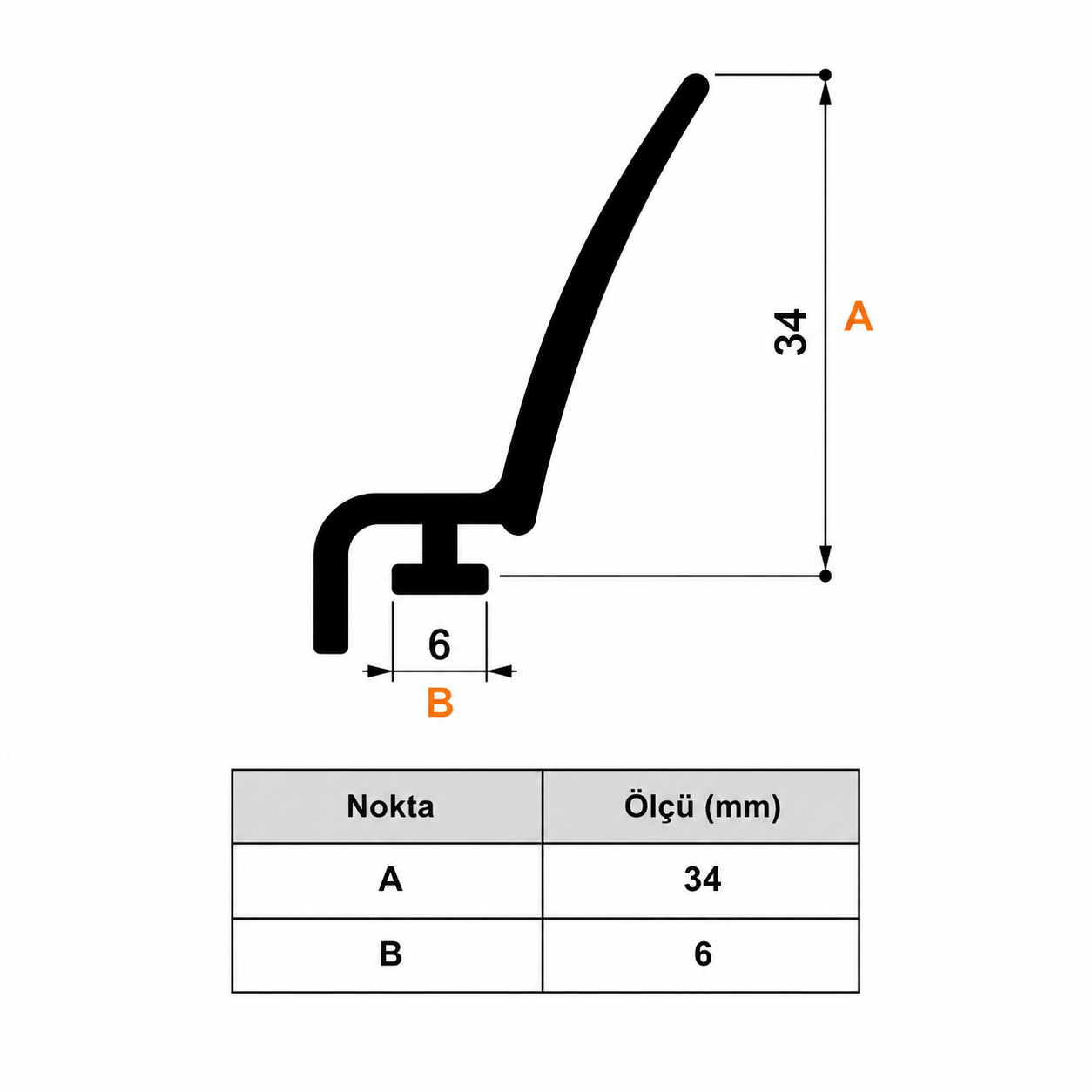

Geometrik Tasarım ve Kesit Analizi:

• Geçme Tırnak (Kök) Genişliği: 6 mm (Biyoklimatik alüminyum taşıyıcı ray ve ana kiriş profillerinin yan tırnak yataklarına tam ölçüsünde kilitlenir).

• Toplam Profil Yükseklik / Kanat Boyu: 34 mm (Dönüş hareketli alüminyum paneller ile ray gövdesi arasındaki dinamik çalışma boşluğunu hatasız kapatacak uzunluktadır).

• Kanal ve Geometri Yapısı: Ürün, alt kısmında profile mekanik kilitlenme sağlayan H-tipi 6 mm'lik çift tırnaklı montaj köküne, bu kökün sol tarafında profili dışarıdan sararak sızdırmazlığı destekleyen L-tipi ters bir baskı flanşına (baskı köprüsüne) ve yukarıya doğru zarif bir kavisle uzanan 34 mm’lik esnek asimetrik sıyırıcı kanat (bayrak) geometrisine sahiptir. Bu kavisli özel formu, panellerin eksenel dönme hareketine mükemmel uyum sağlar.

Sistemdeki Fonksiyonel Görevi:

• Mekanizma Koruma ve Toz Bariyeri: Biyoklimatik tavan panellerinin kendi ekseninde dönmesini sağlayan motorlu mekanik aksamların, pivot millerinin ve yürüyen araba gruplarının dış ortamdan izole edilmesini sağlar. Ray içine toz, yaprak, polen ve pislik girmesini önleyerek mekanizmanın tıkanmasını ve aşınmasını engeller.

• Rüzgâr ve Ses İzolasyonu (Uğultu Kesici): Panellerin açılma, kapanma ve havalandırma derecelerine göre dönme hareketi esnasında esneyerek dikey hat boyunca rüzgar geçişini engeller. Sert rüzgarlarda geniş profil boşluklarından kaynaklanabilecek ıslık ve uğultu seslerini akustik yapısıyla kesin olarak keser.

• Kavisli Süpürme ve Üstün Sızdırmazlık: 34 mm'lik kavisli esnek kanat yapısı, dönen alüminyum panellerin yan yüzeylerine sürekli ve tatlı bir baskıyla temas halinde kalır. Bu sayede paneller hareket ederken veya kapalı konumdayken yan çeperlerden gelebilecek su serpintilerini dışarıya doğru süpürerek tahliye kanalına yönlendirir ve kusursuz bir sızdırmazlık hattı oluşturur.

Hedef Sektör ve Uygulama Alanı:
Motorlu ve hareketli biyoklimatik alüminyum tavan sistemleri imalatçıları, rolling roof üreticileri, açılır-kapanır kış bahçesi montaj firmaları ve mimari alüminyum doğrama fabrikaları.

Hammadde ve Tolerans Kimliği:

• PVC ve TPE Ekstrüzyon: Ray kanalına geçen 6 mm'lik üst kilit kökü ve L flanşı, hareket sarsıntılarında ve panel baskılarında yuvadan kurtulmaması için optimum sertliktedir. Sürekli sürtünmeye, dönme baskısına ve esnemeye maruz kalan 34 mm'lik asimetrik kavisli kanat kısmı ise yüksek aşınma direncine ve panel baskısı kalktığında eski formuna hızla dönen "hafıza" kararlılığına sahip esnek ko-ekstrüzyon (Co-ex) teknolojisiyle üretilmiştir.

İklimsel ve Termal Kararlılık (Isı Değerleri):

• CNR Seal- PVC Serisi: -20°C ile +60°C arasındaki standart mevsimsel sıcaklıklarda çalışır. Standart biyoklimatik ve gölgelendirme projeleri için oldukça ekonomik ve uzun ömürlü bir ray yalıtım çözümüdür.

• CNR Seal- TPE Serisi: -40°C ile +80°C arasındaki en ekstrem iklim şartlarında üstün termal kararlılık gösterir. Yazın tepeden gelen dik güneş ışınları altında adeta fırın gibi ısınan ağır alüminyum rayların içinde erime, sarkma, gevşeme veya yapışma yapmaz; kışın dondurucu kar yükü ve don olaylarında sertleşmeyerek panellerin dönme mekanizmasını sıkıştırmaz.

Ambalaj ve Üretim Metrajı:

• Standart Sarım: Bu biyoklimatik ray koruma ve süpürme modelimiz için fabrikamızın belirlediği standart paketleme/sarım miktarı 100 metredir.

• Esnek Çözüm: İmalatçıların ve montaj ekiplerinin uygulama esnasında fire vermesini önlemek adına, müşteri talebine ve profil boylarına göre istenilen özel metrajlarda makara veya bobin sarımı gerçekleştirilir.

Müşteriye Özel (Fason) Esneklikler:

• Alüminyum biyoklimatik profillerinin ve konseptin rengine (Antrasit Gri, Siyah, Beyaz, Krem vb.) tam uyum sağlayarak görsel bütünlük kuracak farklı renk seçenekleri.

• Montaj sahasında kesim işçiliğini ortadan kaldıran projenize özel boy kesim imkânı.
