CNR-FBP-060308-1060102207

Bioklimatik Panel Fitili

Name: Bioklimatik Panel Fitili
Brand: CNR Seal
SKU: CNR-FBP-060308-1060102207

Top Sarımı100 MT

İletişim

CNR-FBP-060308-1060102207

Açıklama

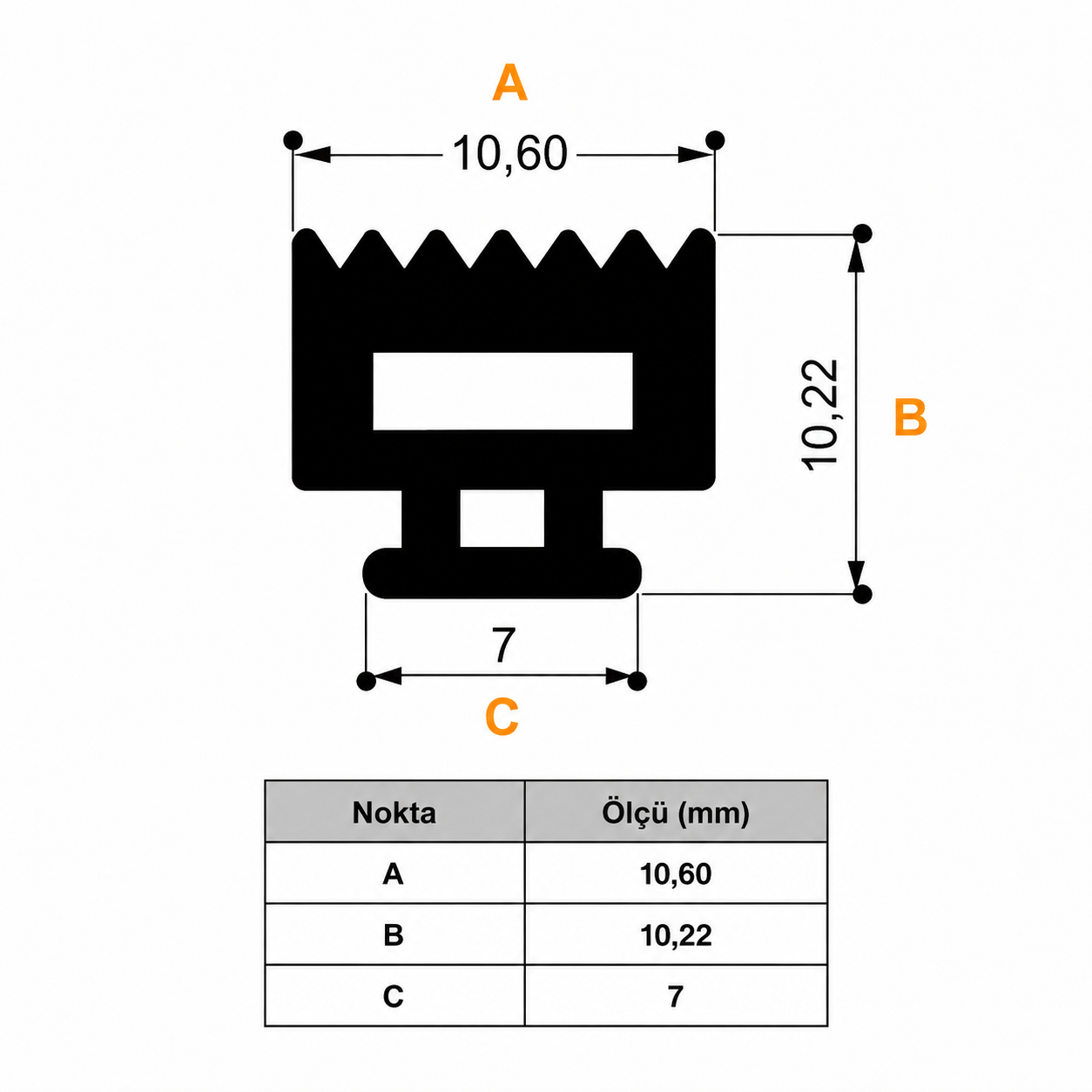

Geometrik Tasarım ve Kesit Analizi:

Geçme Tırnak (Kök) Genişliği: 7 mm (Alüminyum bioklimatik panel tavan lamellerinin iç kilit yuvalarına tam ölçüsünde kilitlenerek yüksek mekanik tutunma sağlar).
Üst Gövde Genişliği: 10.60 mm (Panel birleşim hatlarındaki yatay kapama alanını tam toleransla örtecek genişliğe sahiptir).
Toplam Profil Yüksekliği: 10.22 mm (Sistemin kompakt çalışma prensibine uygun, dikey kesitte yüksek yastıklama sunan optimize derinliktedir).
Kanal ve Geometri Yapısı: Ürün, alt kısmında H-tipi 7 mm'lik standart bir montaj köküne, gövde merkezinde dik açılı geniş bir izolasyon odacığına (hava boşluğuna) ve en üst basma yüzeyinde ise sıralı mikro tırtıl (diş) geometrisine sahiptir. Bu çok katmanlı yapısı dikey baskı altında sarsıntısız bir kapanma mukavemeti sunar.

Sistemdeki Fonksiyonel Görevi:

Hava Yastığı Etkisi ve Akustik Sönümleme: Bioklimatik tavan sistemini oluşturan hareketli alüminyum lameller kapalı konuma geldiğinde iki panelin kenetlendiği yatay hat boyunca görev yapar. Gövde merkezindeki geniş dikdörtgen odacık, ağır panellerin kapanma hareketi esnasında oluşan darbe yükünü bir hava yastığı gibi sönümler ve metalik çarpma seslerini kesin olarak önler.
Tırtıllı Yüzey ile Üstün Sızdırmazlık: En üst yüzeyde yer alan mikro tırtıllar, karşı panel yüzeyine bastığında çok hatlı bir sızdırmazlık barajı oluşturur. Su zerrelerinin yüzey gerilimini kırarak içeriye sızmasını engeller ve rüzgardan kaynaklanabilecek ıslık sesini akustik yapısıyla keser.
Hava ve Toz Perdesi: Tavan tamamen kapalıyken iç mekan konforunu korumak adına aşılmaz bir yalıtım köprüsü kurar. Sert fırtınalarda lamel birleşim yerlerinden içeri sızabilecek hava akımını, ince tozu, poleni ve pisliği dışarıda tutar.
Hedef Sektör ve Uygulama Alanı:

Motorlu ve eksenel hareketli bioklimatik alüminyum tavan sistemleri imalatçıları, rolling roof üreticileri, üst segment açılır-kapanır kış bahçesi montaj firmaları ve mimari alüminyum doğrama fabrikaları.

Hammadde ve Tolerans Kimliği:

Co-Ex Ekstrüzyon Teknolojisi: Alüminyum panel kanalına geçen 7 mm'lik alt kilit kökü, hareket sarsıntılarında ve panel baskılarında yuvadan kurtulmaması için optimum sertliktedir. Sürekli dikey ezilmeye, basınca ve panel sürtünmelerine maruz kalan odacıklı gövde ve üst tırtıllı kısım ise yüksek esneklik hafızasına ve aşınma direncine sahip esnek ko-ekstrüzyon (Co-ex) teknolojisiyle üretilmiştir.

İklimsel ve Termal Kararlılık (Isı Değerleri):

CNR Seal - PVC Serisi: -20°C ile +60°C arasındaki standart mevsimsel sıcaklıklarda çalışır. Panel arası yalıtım gerektiren standart rolling roof ve bioklimatik projeleri için oldukça ekonomik, uzun ömürlü bir tavan çözümüdür.
CNR Seal - TPE Serisi: -40°C ile +80°C arasındaki en ekstrem iklim şartlarında üstün termal kararlılık gösterir. Yazın doğrudan güneş ışınlarını dikey açıyla göğüsleyen tavan lamellerinin arasında erime, yapışma veya gevşeme yapmaz; kışın dondurucu kar yükü altında odacıklı yapısının esnekliğini koruyarak mekanizmanın sıkışmasını önler.
Ambalaj ve Üretim Metrajı:

Standart Sarım: Bu odacıklı ve tırtıllı fonksiyonel bioklimatik panel arası modelimiz için fabrikamızın belirlediği standart paketleme/sarım miktarı 100 metredir.
Esnek Çözüm: İmalatçıların ve montaj ekiplerinin lamel genişliklerine göre fire vermesini önlemek adına, müşteri talebine ve profil ölçülerine göre istenilen özel metrajlarda makara veya bobin sarımı gerçekleştirilir.

Müşteriye Özel (Fason) Esneklikler:

Alüminyum lamel profillerinin ve konseptin rengine (Antrasit Gri RAL 7016, Siyah, Beyaz, Krem vb.) tam uyum sağlayarak görsel bütünlük kuracak farklı renk seçenekleri.
Montaj sahasında kesim işçiliğini ortadan kaldıran projenize özel boy kesim imkânı.
