CNR-PFK-030101-7525

Pergole Kumaş Fitilleri

Name: Pergole Kumaş Fitilleri
Brand: CNR Seal
SKU: CNR-PFK-030101-7525

Top Sarımı75 MT

İletişim

Açıklama

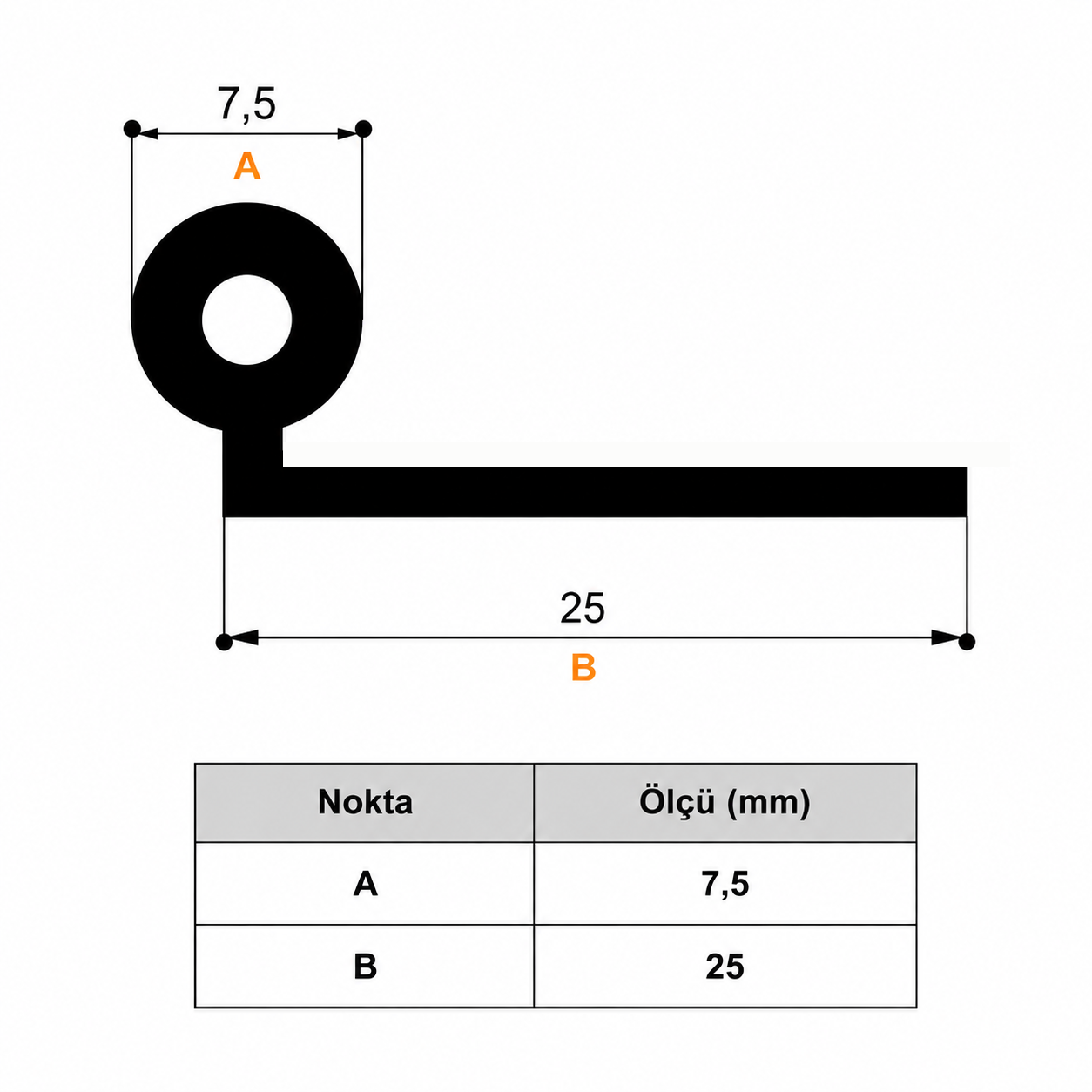

Geometrik Tasarım ve Kesit Analizi:

İç Öz (Kafa) Çapı: 7.5 mm (Dairesel ve içi boşluklu kafa yapısı, alüminyum ray kanallarına tam ölçüsünde kayarak oturur).
Kulak (Flap) Uzunluğu: 25 mm (Geniş basma yüzeyi, branda ve teknik kumaşların kaynak veya dikiş tutunması için maksimum alanı sunar).
Kanal ve Geometri Yapısı: Ürün, üst kısmında hava kanallı esnek bir dairesel kafa (öz) yapısı ve bu kafadan yana doğru uzanan 25 mm'lik pürüzsüz düz bir montaj kulağı (kulakçık) geometrisine sahiptir.

Sistemdeki Fonksiyonel Görevi:
- Kumaş ve Alüminyum Arası Mekanik Köprü: Katlanır raylı tente ve askılı pergola sistemlerinde, PVC esaslı teknik kumaşların (Blackout branda) alüminyum yürüyen lamel profillerine güvenli bir şekilde bağlanmasını sağlar.
- Yüksek Gerilim ve Rüzgar Mukavemeti: Tente ileri ve geri hareket ederken veya sert rüzgarlarda kumaş yüzeyinde oluşan devasa çekme ve gerilme yükünü sırtlar. Kumaşın yırtılmasını, potluk yapmasını veya alüminyum ray kanallardan fırlamasını kesin olarak engeller.
- Sürtünmesiz Akıcı Çalışma: İçi boş dairesel kafa yapısı, tente motoru çalıştığında alüminyum kanal profili içerisinde kasıntı ve sıkışma yapmadan akıcı bir şekilde kayar. Motor yükünü hafifleterek otomasyon sisteminin ömrünü uzatır.
Hedef Sektör ve Uygulama Alanı:
- Motorlu katlanır raylı tente imalatçıları, pergola sistemleri üreticileri, endüstriyel branda ve çadır fabrikaları, açılır-kapanır kış bahçesi montaj firmaları.
Hammadde ve Tolerans Kimliği:
- PVC ve TPE Ekstrüzyon: Branda kumaşının üzerine kaynaklandığı 25 mm'lik geniş kulak kısmı, yüksek frekans (HF) veya sıcak hava kaynak makinelerinde kumaşla moleküler düzeyde tam erime ve yapışma sağlayacak özel marine formülle üretilmiştir. Üst dairesel kafa kısmı ise profil kanalında takılmayacak pürüzsüzlüğe sahiptir.
İklimsel ve Termal Kararlılık (Isı Değerleri):
- CNR Seal- PVC Serisi: -20°C ile +60°C arasındaki standart mevsimsel sıcaklıklarda çalışır. Standart tente ve gölgelendirme projeleri için son derece ekonomik ve uzun ömürlü bir bağlantı çözümüdür.
- CNR Seal- TPE Serisi: -40°C ile +80°C arasındaki en ekstrem iklim şartlarında üstün termal kararlılık gösterir. Yazın güneşin altında sac gibi ısınan alüminyum lamellerin içinde erime, gevşeme veya yapış yapış olma yapmaz; kışın dondurucu kar yükü altında esnekliğini koruyarak çatlayıp kırılmaz.
Ambalaj ve Üretim Metrajı:
- Standart Sarım: Bu rulo sistem kumaş fitilimiz için fabrikamızın belirlediği standart paketleme/sarım miktarı 100 metredir.
- Esnek Çözüm: Tente imalatçılarının fire oranlarını sıfıra indirmek adına, müşteri talebine, lamel genişliklerine ve sipariş hacmine göre istenilen özel metrajlarda makara veya bobin sarımı gerçekleştirilir.
Müşteriye Özel (Fason) Esneklikler:
- Tente kumaş renklerine ve alüminyum profillere (Beyaz, Krem, Antrasit Gri, Siyah vb.) tam uyum sağlayacak zengin renk seçenekleri.
- İmalat hatlarında kesim işçiliğini ortadan kaldıran projenize özel boy kesim imkânı.
